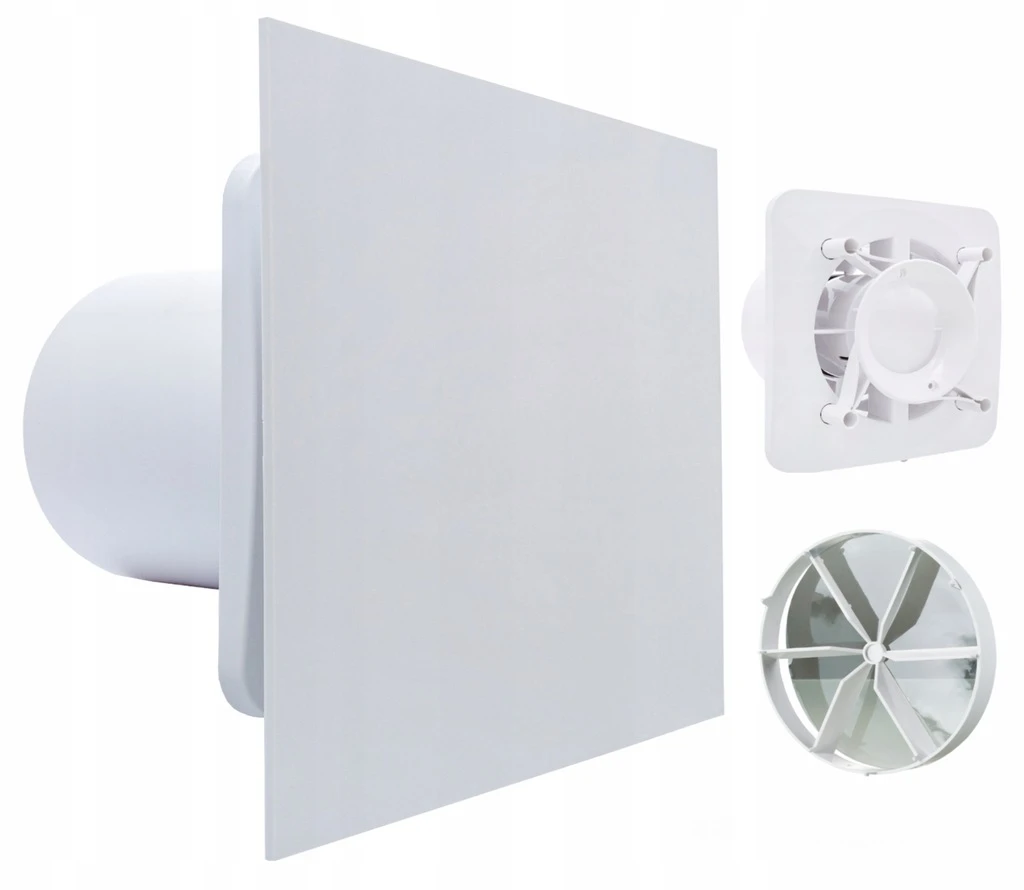

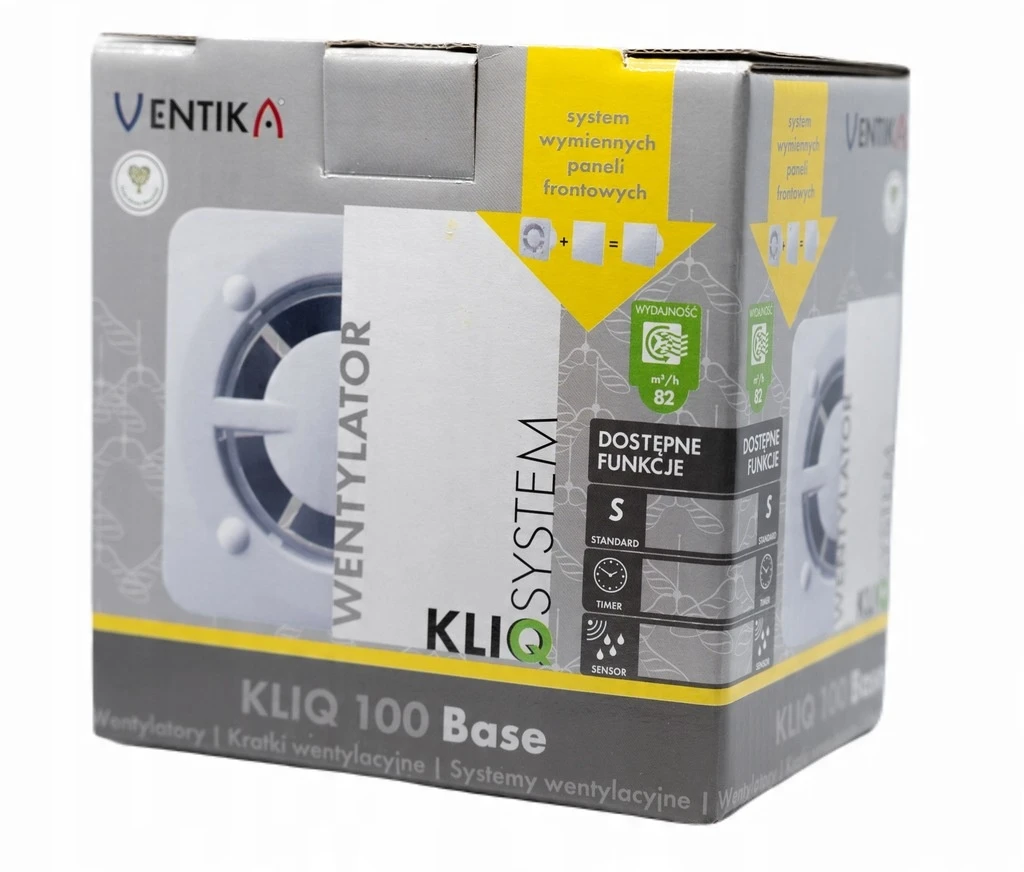

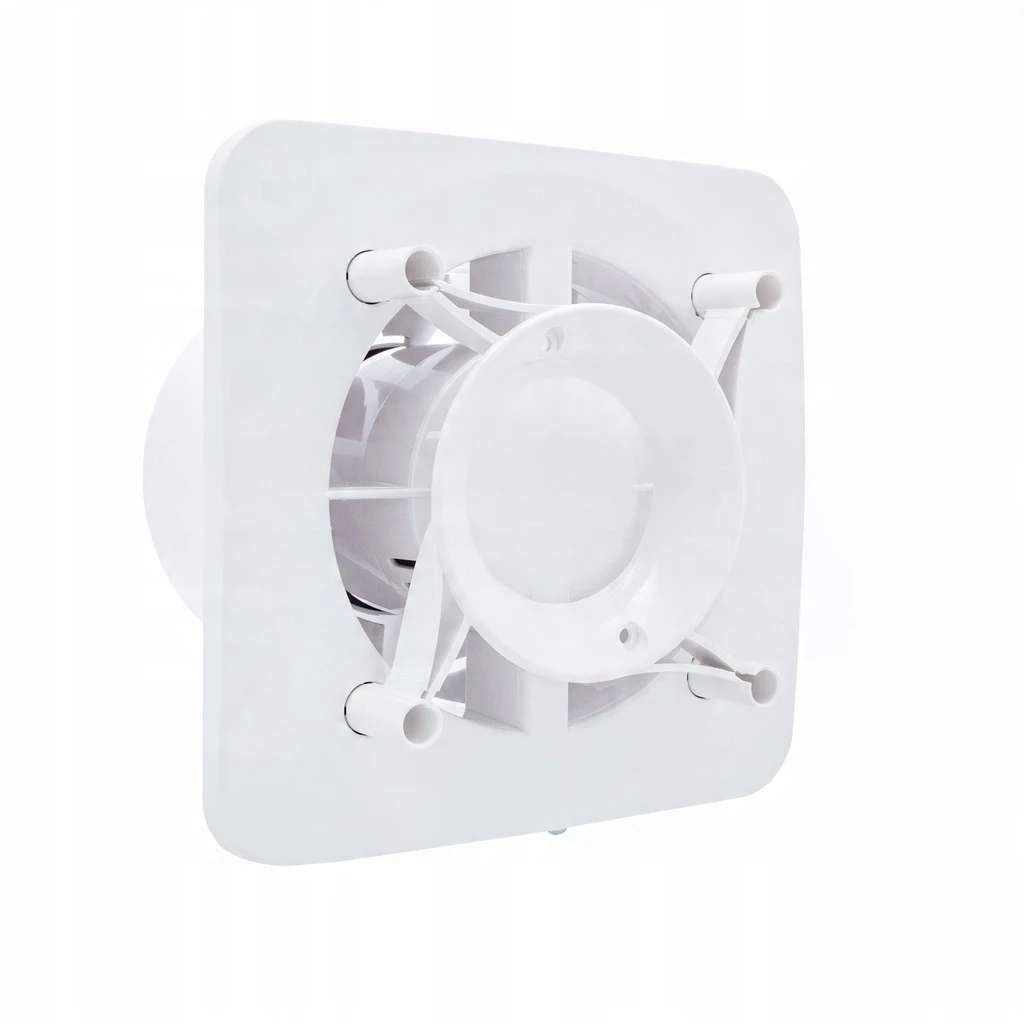

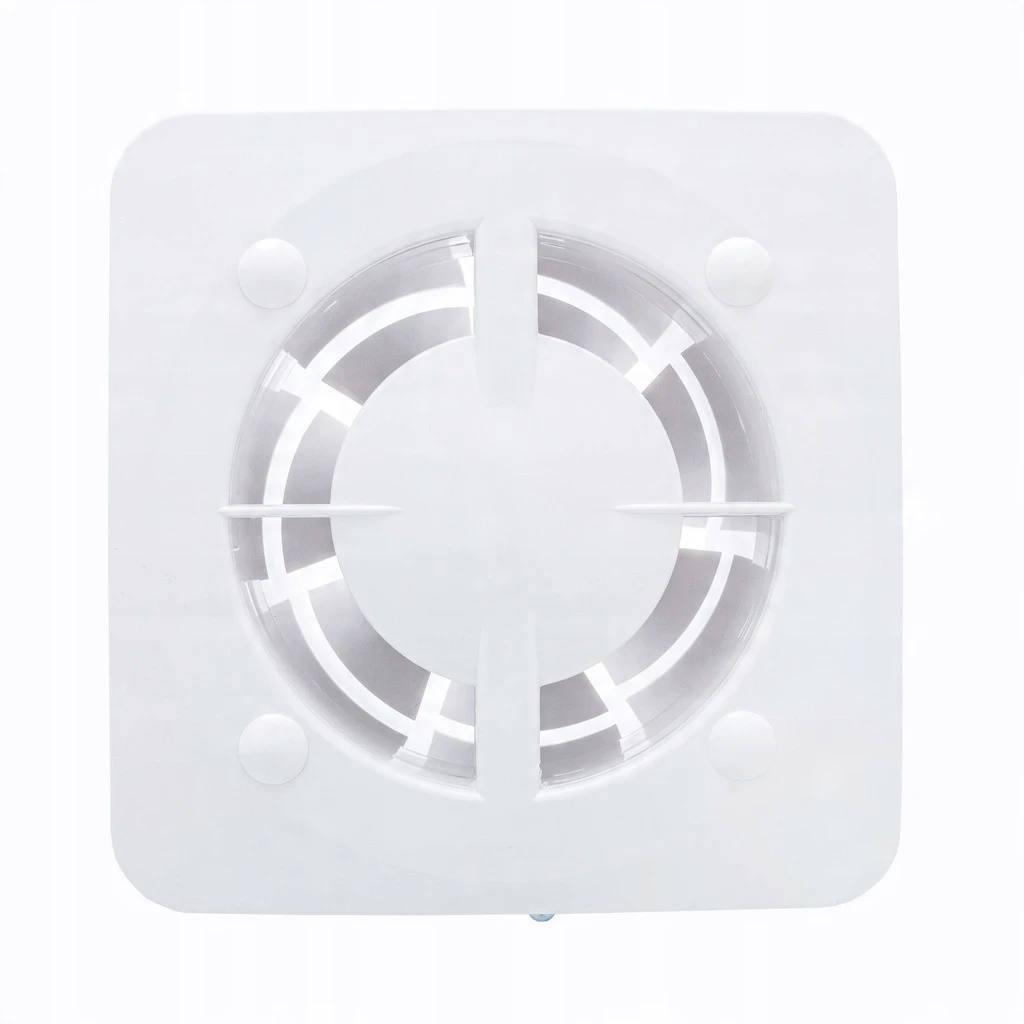

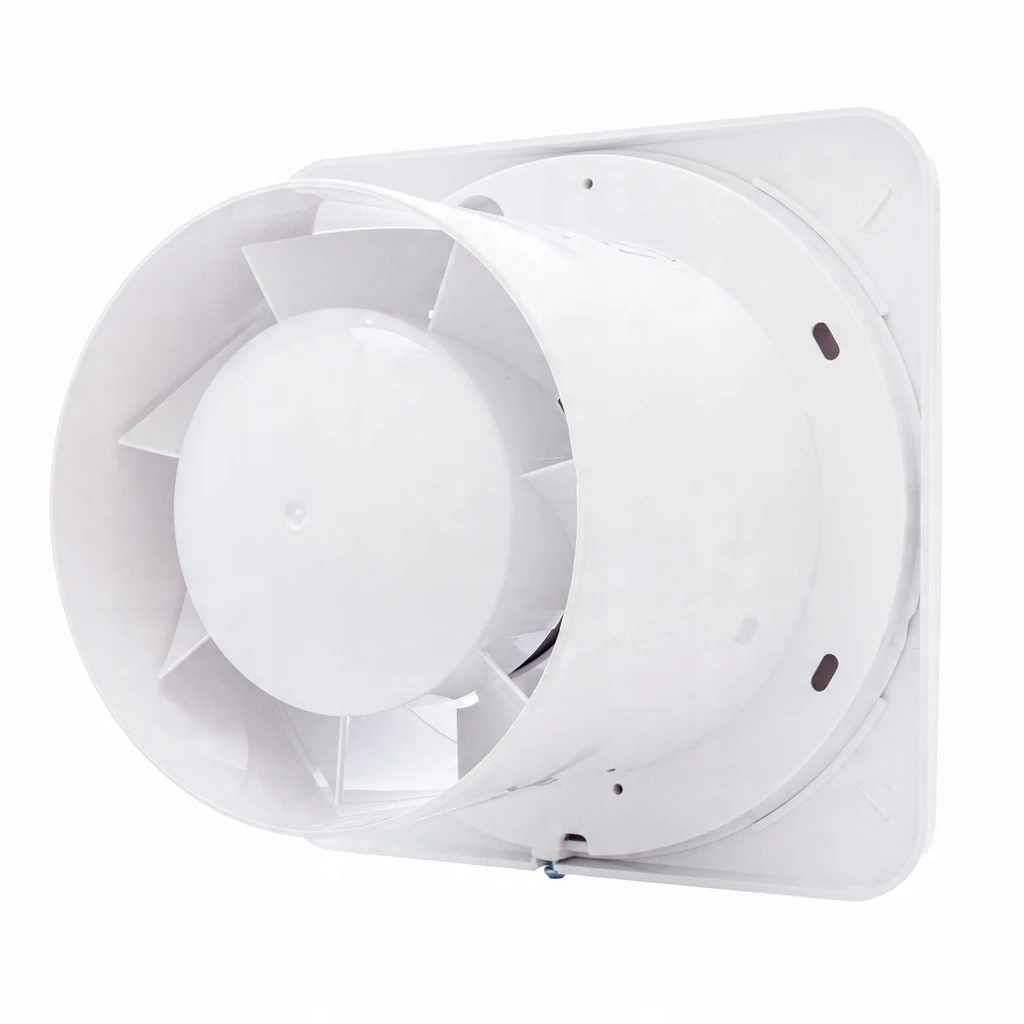

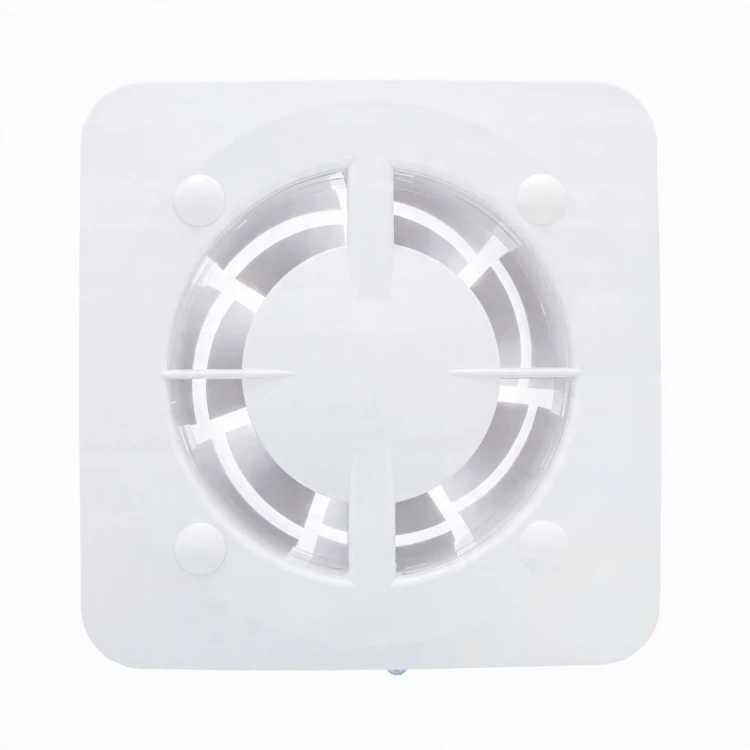

Vents Ventika Kliq 100 Base + Panel FP180 Wentylator Łazienkowy czujnik wilgoci timer zawór

KLIQ 100 BASE H – WERSJA Z CZUJNIKIEM WILGOTNOŚCI I TIMEREM - można sterować pracą wentylatora za pomocą czujnika wilgotności i timera (jeżeli wilgotność w pomieszczeniu przewyższy ustawioną na czujniku wartość 60-90%, wentylator automatycznie włącza się i pracuje do czasu, kiedy wilgotność wróci do normy; wentylator pracuje dalej przez czas ustawiony na timerze po czym wyłączy się)

Dane techniczne:

• Model: KLIQ100BASEH + KLIQFP180PLAIN
• Wydajność: 82 m³/h
• Moc: 7,5 W
• Średnica: 100 mm
• Łożyska:  kulkowe
• Montaż: Naściennie
• Waga: 0,42 kg
• Max Poziom hałasu : 26 db(A)/3m
• Producent: VENTIKA/VENTS

Zastosowanie:

• Stała lub okresowa wentylacja wywiewna węzłów sanitarnych, łazienek, kuchni i innych pomieszczeń mieszkalnych.
• Szczególnie polecane do pomieszczeń, w których występują wymogi dotyczące obniżonego poziomu hałasu.
• Do montażu w szybach wentylacyjnych lub łączenia z kanałami wentylacyjnymi.
• Do wspomagania ciągu wentylacyjnego w kominach grawitacyjnych.

Cechy wentylatora:

• Mocna obudowa i estetyczne wykonanie.
• Obudowa i wirnik wykonane z wysokiej jakości plastiku – tworzywo ABS, odporne na uszkodzenia mechaniczne i działanie promieni UV.
• Konstrukcja wirnika umożliwia zmniejszenie poziomu hałasu wentylatora.
• Niezawodny silnik na łożyskach kulowych o niskim poborze energii, przeznaczony do pracy ciągłej, nie wymaga konserwacji. Umożliwia montaż wentylatora pod dowolnym kątem.
• Silnik wyposażony w termiczną ochronę przed przegrzaniem.

Zasady montażu:

• Wentylator należy w miarę możliwości montować bezpośrednio w otworze szybu wentylacyjnego.
• Prawidłowy montaż do ściany powinien odbywać się za pomocą wkrętów.
• Wymienny panel można łatwo zamontować i zdemontować (na kliknięcie).

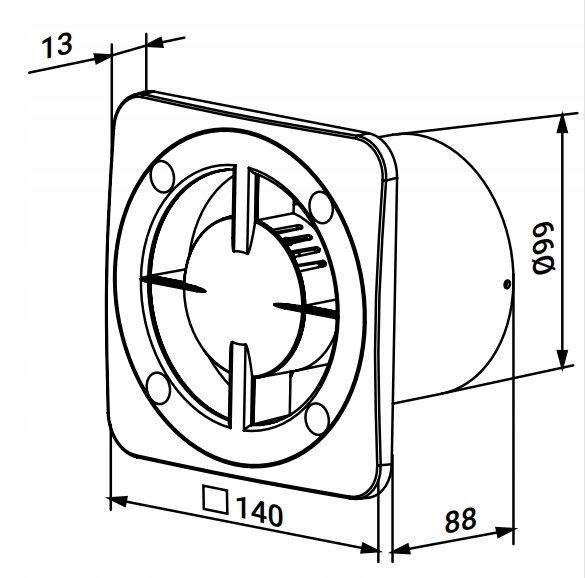

WYMIARY PANELU ZEWNĘTRZNEGO : 180 x180 mm

Autorskie rozwiązanie Vents Group pozwala na szeroką indywidualizację do estetyki pomieszczenia. Panele mogą również pełnić funkcję dekoracyjną, a łatwa i szybka wymiana elementów systemu umożliwia łatwe utrzymanie czystości urządzenia.

Silniki wentylatorów posiadają łożyska kulowe, które umożliwiają montaż pod dowolnym kątem (zarówno w ścianie i suficie). Polecane są do pomieszczeń w których występują wymogi dotyczące obniżonego poziomu hałasu.

Montaż wentylatora i przygotowanie do pracy

• Odłączyć napięcie zasilania i upewnić się, czy zasilanie zostało odłączone.
• Zdjąć panel przedni z wentylatora, obracając go w kierunku odwrotnym do ruchu wskazówek zegara.
• Zaznaczyć miejsca otworów do mocowania wentylatora i przewodu zasilającego.
• Ułożyć przewód w otworze wentylacyjnym, wywiercić otwory do mocowania i zamocować kołki rozporowe.
• Zamontować wentylator za pomocą wkrętów. Podłączyć wentylator do sieci zasilającej zgodnie ze schematem połączeń.
• Zainstalować panel przedni, obracając go w kierunku zgodnym z ruchem wskazówek zegara.

Kolejność instalacji panelu dekoracyjnego

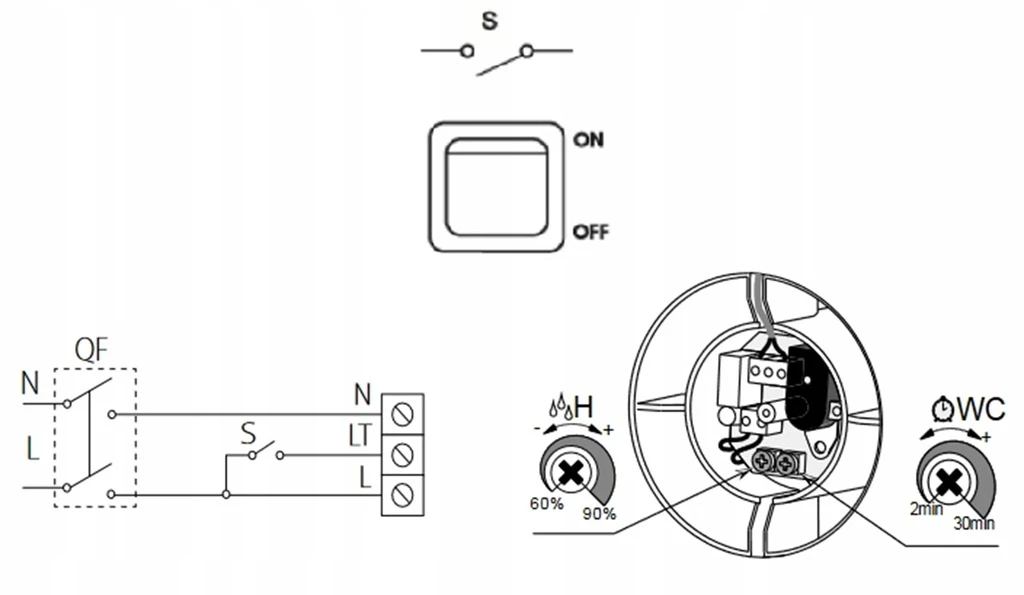

SCHEMAT PODŁĄCZENIA

Do wentylatora doprowadzamy przewód trójżyłowy

Przy pierwszym podłączeniu przeprowadzić regulację w sposób opisany poniżej:

• L - faza
• N - zero
• LT - linia sterowania timerem
• S - wyłącznik
• QF - wyłącznik automatyczny

ustawić potencjometr od wilgoci „H” na maksimum (potencjometry kręcić należy bardzo delikatnie, do momentu wyczucia lekkiego oporu, bo można bardzo łatwo uszkodzić potencjometr przekręcając go wokół własnej osi), a potencjometr od czasu na minimum. Następnie podłączyć zaciski  N – zero i L – faza. Nie włączać LT !!!  Po podaniu napięcia przy takim podłączeniu wentylator powinien włączyć się na kilka, kilkanaście sekund i sam wyłączyć. Następnie, cały czas pod napięciem, przekręcamy delikatnie potencjometr od wilgoci „H” powolutku w lewo (przeciwnie do wskazówek zegara) do momentu, kiedy wentylator się załączy, w tym momencie delikatnie cofamy w prawo. Mamy teraz ustawiony tzw. minimalny próg działania czujnika wilgoci.

W przypadku, gdy instalacja trzyżyłowa biegnie od włącznika światła (lub specjalnego włącznika) do wentylatora, możemy podłączyć trzeci przewód do "LT". Pozwala to na wykorzystanie funkcji timera w wentylatorze i włączaniu wentylatora poza automatyczną funkcją higrostatu.

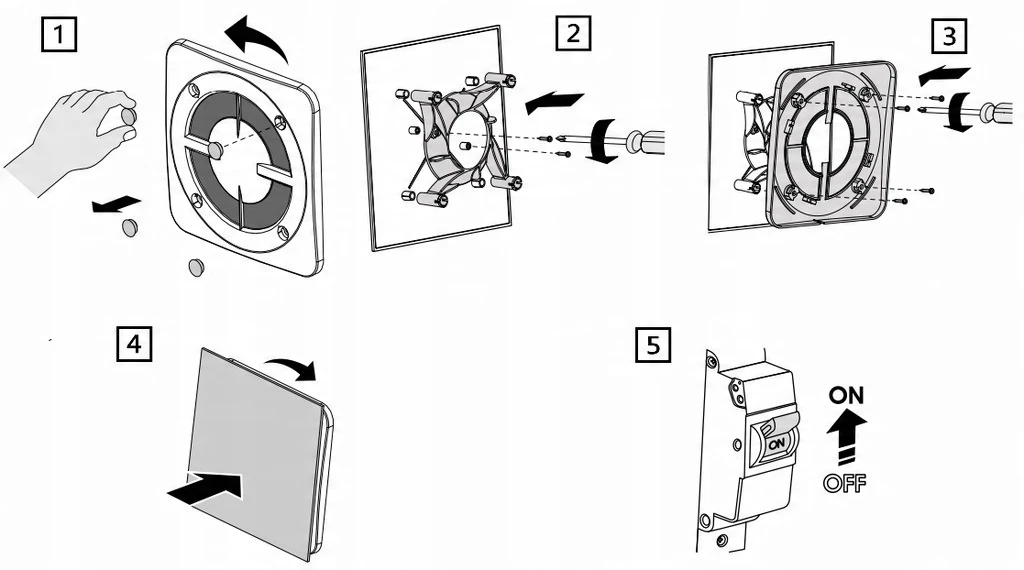

1. Zdjąć panel przedni z wentylatora, obracając go w kierunku przeciwnym do ruchu wskazówek zegara. Wyjąć zaślepki.
2. Zamocować panel do stojaka.
3. Zamocować element mocujący z panelem do przedniego panelu wentylatora za pomocą 4 wkrętów samogwintujących (wchodzą w skład zestawu).
4. Zamontować panel przedni i dekoracyjny na obudowie wentylatora.
5. Podłączyć napięcie zasilające do wentylatora.
