Vents TT PRO 200 Wentylator kanałowy osiowy dwubiegowy 830-1040 m³/h

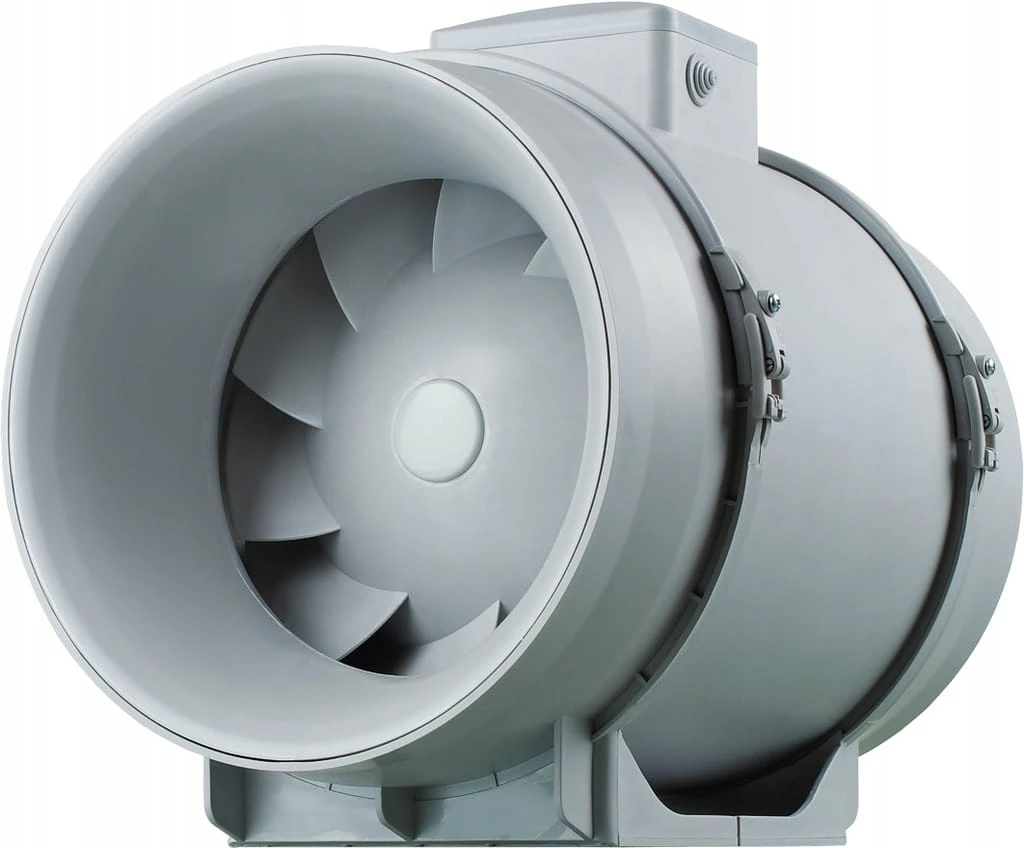

Vents TT PRO 200

Wentylatory kanałowe o przepływie mieszanym serii TT PRO wykorzystywane są w nawiewno-wywiewnych systemach wentylacji, które wymagają stosunkowo wysokiego sprężu, silnego strumienia powietrza oraz niskiego poziomu hałasu. Są znakomitym rozwiązaniem do instalacji wentylacyjnych budynków indywidualnych, zbiorowego zamieszkania oraz użyteczności publicznej. Wentylatory przystosowane są do transportu powietrza o temp. do + 60°C. Dedykowane są do kanałów wentylacyjnych o średnicach: 100, 125, 150, 160, 200, 250, 315 mm. Dzięki odpowiedniej budowie (dwa biegi silnika), wentylator może funkcjonować na 2 prędkościach. Jeżeli natomiast, niezbędne jest płynne albo skokowe regulowanie prędkości można zastosować regulator stopniowy wydajności albo płynny regulator tyrystorowy i podłączyć go do zacisku maksymalnej, (wysokiej) wydajności silnika.

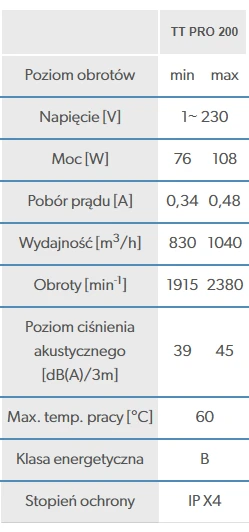

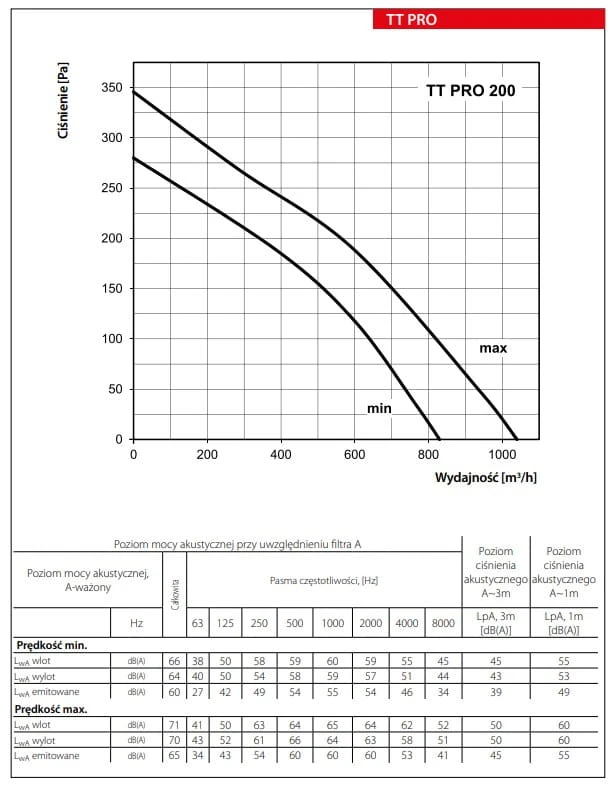

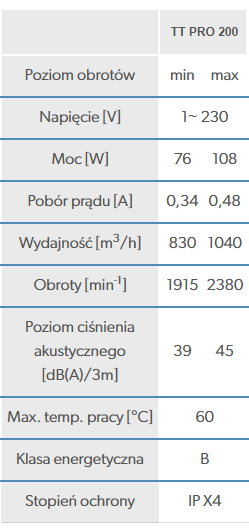

• Wydajność: 830 / 1040 [m3/h]
• Średnica: ∅200 [mm]
• Moc: 76/108 [W]
• Napięcie nominalne: 230 [V] / 50 [Hz]
• Temperatura max: 60 [st.C]
• Obroty silnika: 1915 / 2380 [obr./min.]
• Poziom ciśnienia akustycznego: 45/52 [dB(A)]
• Klasa bezpieczeństwa: IP X4
• Typ łożyska: kulkowe
• Waga: 3.95 [kg]

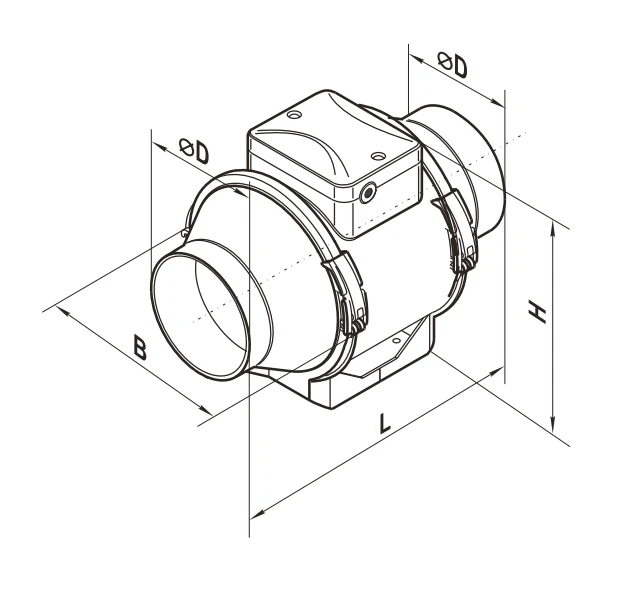

Montaż

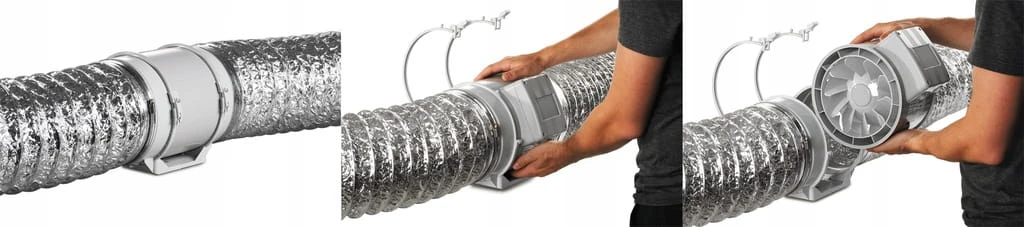

Możliwy jest montaż pod dowolnym kątem względem osi wentylatora. Obudowa wentylatora wykonana jest na płaskiej płycie montażowej, dzięki której wentylator może być przymocowany bezpośrednio do podłoża, ściany lub sufitu. Wentylatory mogą być ustawiane na początku, w środku lub na końcu systemu wentylacyjnego.

W jednym systemie możliwe jest zainstalowanie pary wentylatorów równolegle (w celu zwiększenia wydajności) lub szeregowo, (w celu zwiększenia ciśnienia pracy).

Do tego celu służą zestawy TTP – połączenie równoległe lub TTS – połączenie szeregowe.

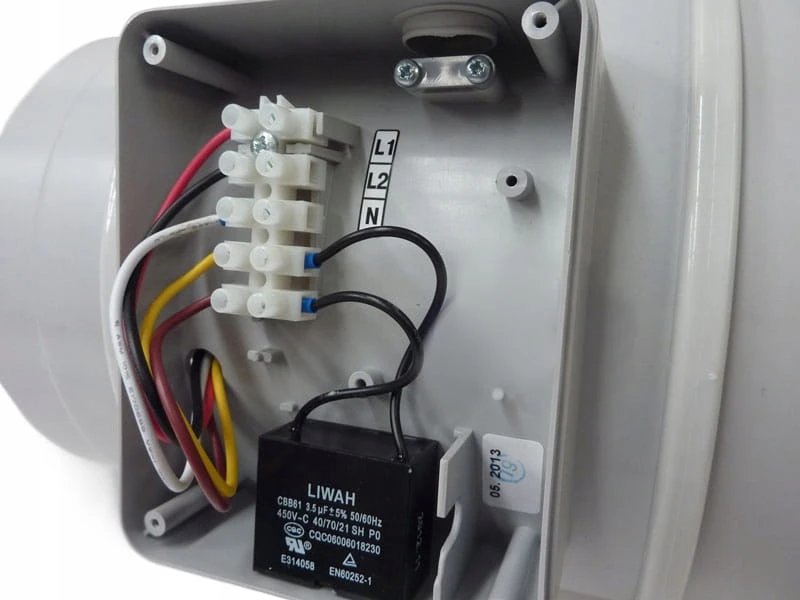

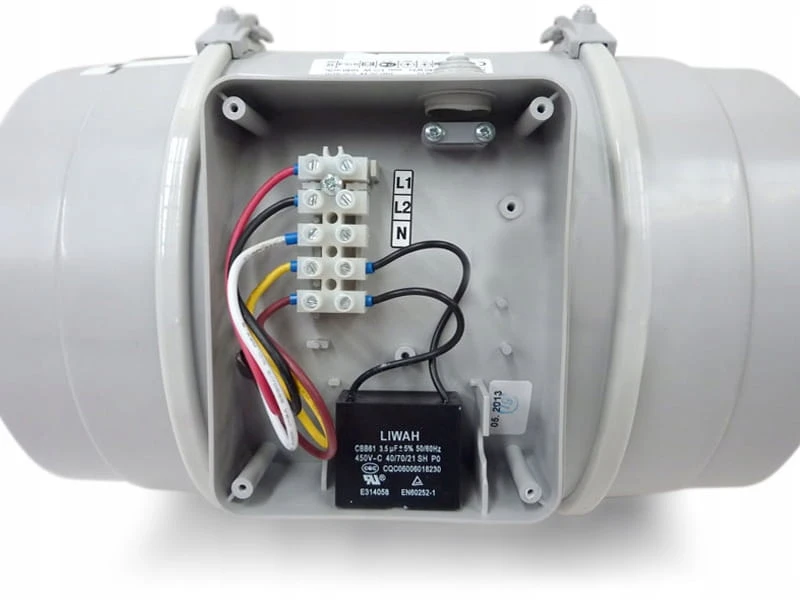

Żeby uprościć montaż i podpięcie, skrzynka montażowa może znajdować się w dowolnym położeniu.

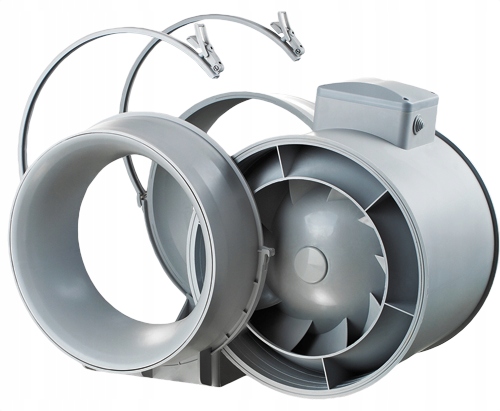

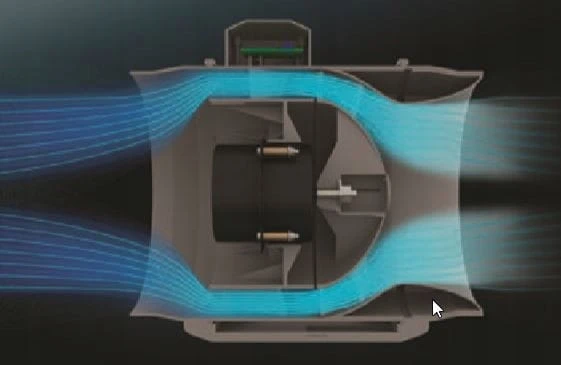

Konstrukcja

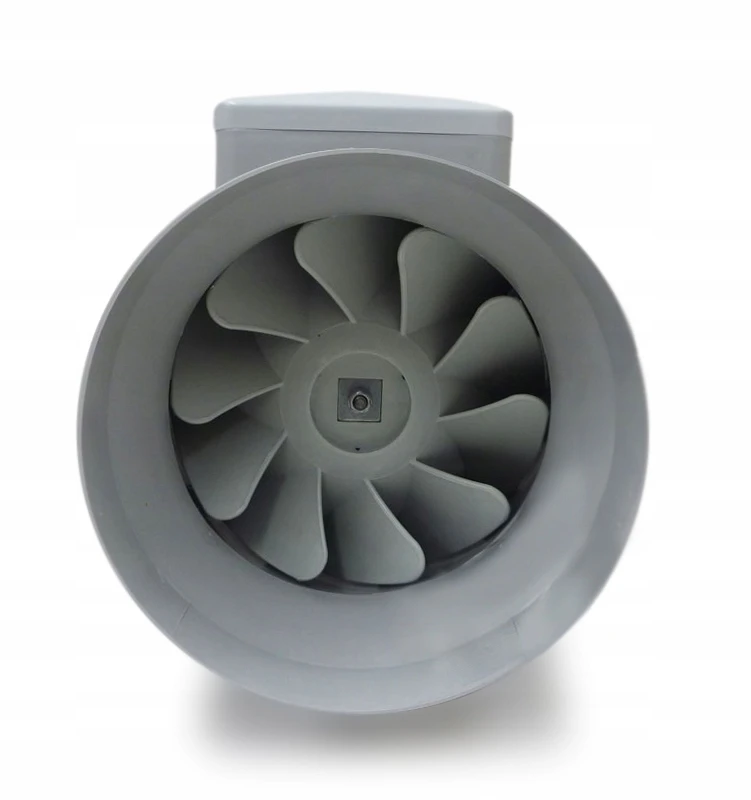

Obudowa wentylatora i wirnika wykonana jest z wysokogatunkowego tworzywa sztucznego ABS, które posiada bardzo wysoką trwałość i walory mechaniczne.

Taka konstrukcja maksymalnie upraszcza obsługę wentylatora.

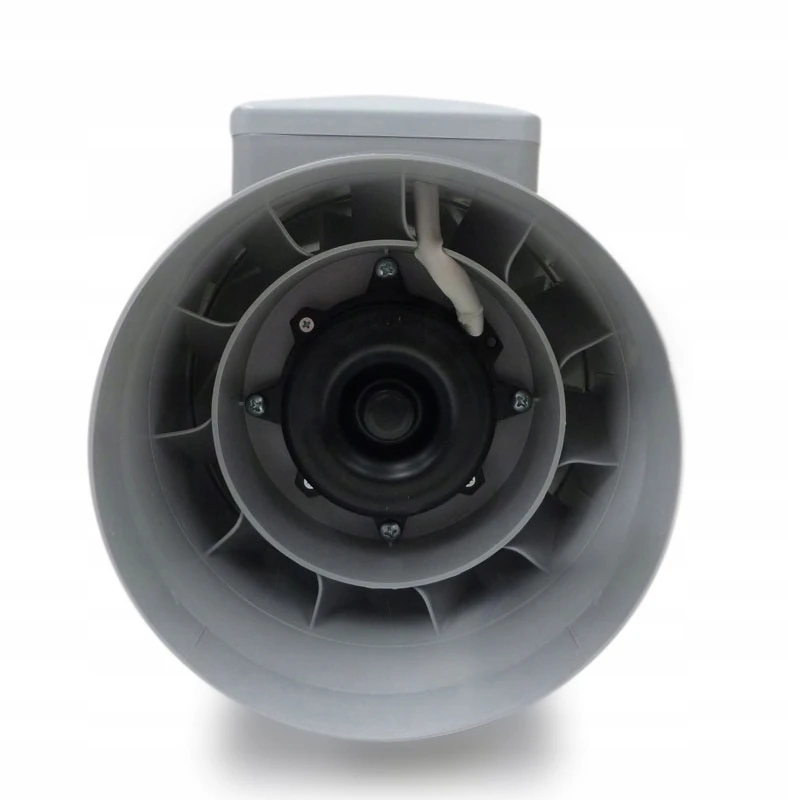

Silnik

Jednofazowy silnik na łożyskach kulkowych posiada dwie prędkości obrotowe. Dla ochrony przed przeciążeniem, wentylatory wyposażone są w termo zabezpieczenie (bezpiecznik termiczny). Klasa ochrony silnika: IP X4.
