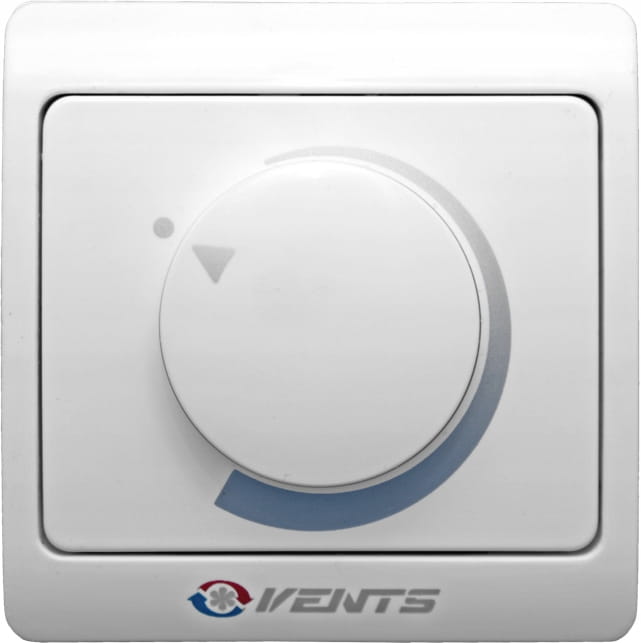

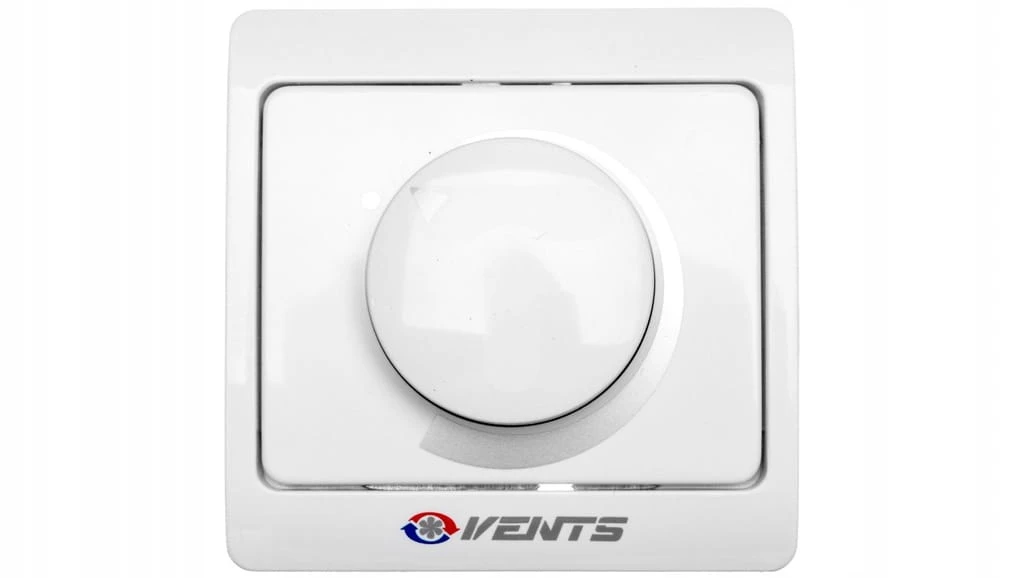

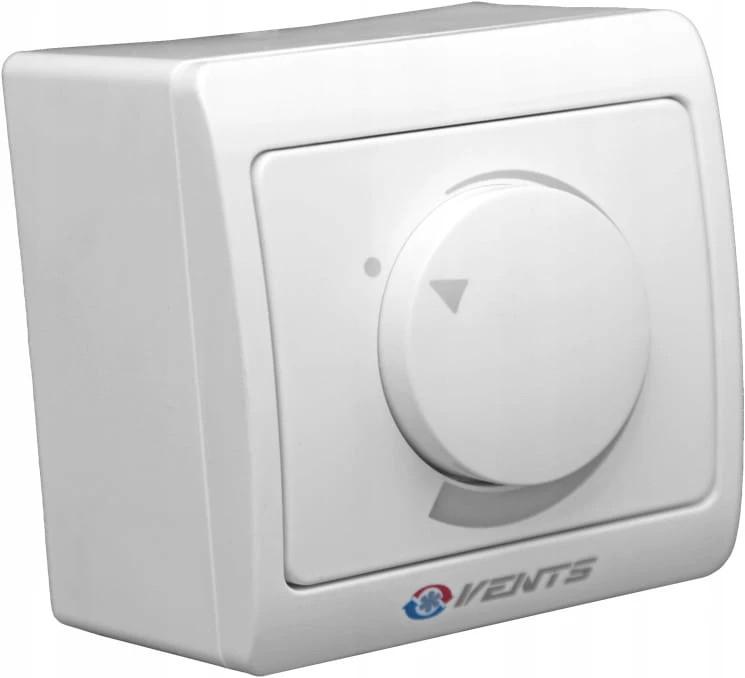

Vents RS-1-400 Tyrystorowy Regulator obrotów wentylatora Natynkowy Max 400 W

Model: RS-1-400 N

do płynnej regulacji prędkości obrotowej

GŁÓWNE CECHY:

• PRACA JAKO WŁĄCZNIK / WYŁĄCZNIK
• MAX. OBCIĄŻENIE PRĄDOWE - 1,8 A
• MAX. MOC WENTYLATORA - 400 W
• REGULACJA MINIMALNYCH OBROTÓW WENTYLATORA
• RENOMOWANY PRODUCENT - VENTS
• ZASILANIE - CIĄGŁE
• WYSOKA JAKOŚĆ WYKONANIA
• INSTALACJA NATYNKOWA (PUSZKA W KOMPLECIE)
• PROSTA OBSŁUGA I MONTAŻ

OPIS

Tyrystorowy regulator prędkości RS-1-400 stosuje się w systemach wentylacji w celu włączenia/wyłączenia i regulowania prędkości obrotów jednofazowych silników elektrycznych. Dopuszczalne jest sterowanie paroma wentylatorami, jeżeli ogólny użytkowany prąd nie przewyższa skrajnie dopuszczonej wielkości poboru prądu regulatora.

BUDOWA

Obudowa regulatora jest wykonana z plastiku typu ABS odpornego na uszkodzenia i promienie UV. Regulator odróżnia się wysoką efektywnością oraz dokładnością sterowania.

1. Pokrętło sterowania
2. Nakrętka
3. Przednia pokrywa z plakietką
4. Wkręty mocujące

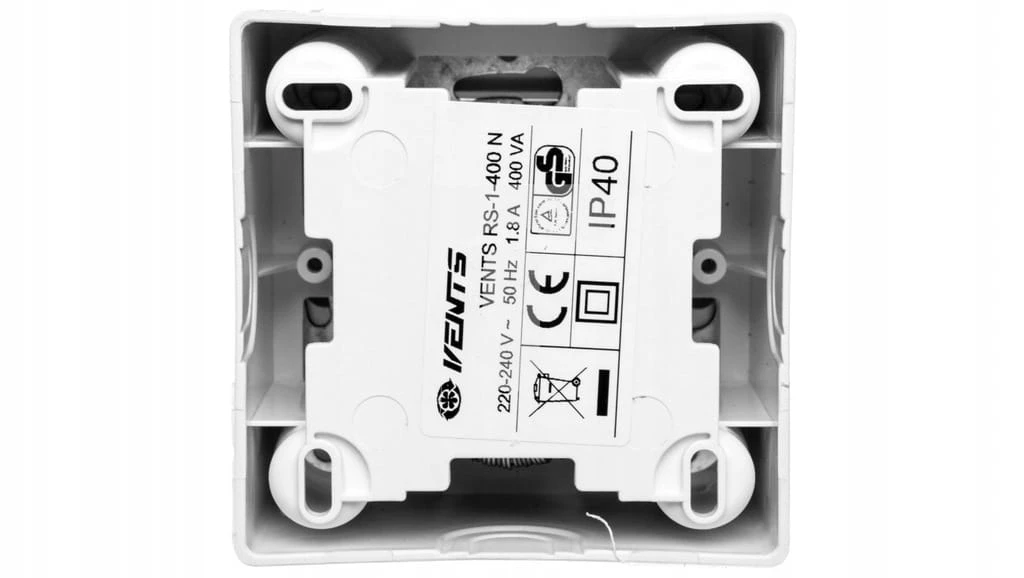

5. Płyta montażowa z regulatorem

REGULACJA i MONTAŻ

1. Zaciski przyłączeniowe
2. Potencjometr regulacji minimalnych obrotów

W skrajnym prawym położeniu pokrętła regulatora (obracając go zgodnie z ruchem wskazówek zegara) uzyskujemy maksymalną (nominalną) prędkość obrotów wentylatora. W skrajnym lewym położeniu pokrętła regulatora (obracając go przeciwnie do ruchów wskazówek zegara) uzyskujemy minimalną prędkość obrotów wentylatora, natomiast po przesunięciu pokrętła na kropkę znajdującą się na obudowie, regulator powoduje wyłączenie wentylatora.

UWAGA! Po włączeniu regulatora, należy natychmiast ustawić go w skrajne prawe położenie (maksymalna prędkość obrotów wentylatora) i dopiero po upływie około 15-20 sekund wyregulować żądaną prędkość.

W celu zabezpieczenia przed przeciążeniem regulator posiada wbudowany wymienny bezpiecznik topikowy.

Regulator jest przeznaczony do montażu na ścianie, jako regulator natynkowy (kołki montażowe i puszka natynkowa w komplecie).

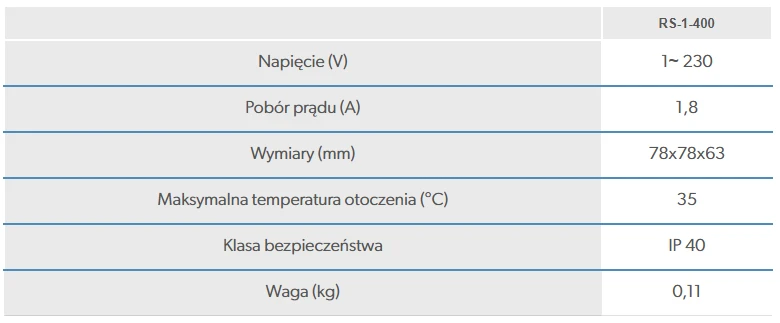

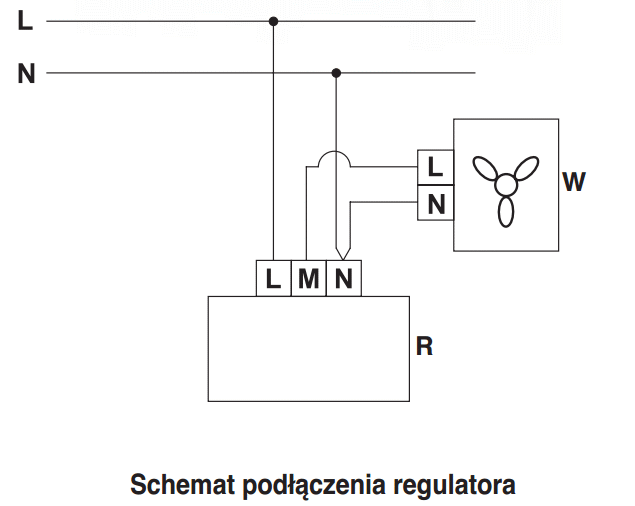

DANE TECHNICZNE i SCHEMAT PODŁĄCZENIA

• Znamionowe napięcie zasilania - 230 V
• Częstotliwość znamionowa - 50 Hz
• Maksymalna moc wentylatora - 400 W
• Maksymalne obciążenie - 1,8 A
• Zasilanie - Ciągłe
• Bezpiecznik - WTAF-3,15A/250V
• Wymiary - 78x78x63 mm
• Stopień ochrony - IP 40
