VENTS KAM125 Wentylator kominkowy turbina kominkowa 108 W 125 mm 400 m³/h

APARAT NAWIEWNY - TURBINA KOMINKOWA

GŁÓWNE CECHY:

• WYSOKA WYDAJNOŚĆ - 400 m3/h
• MOC SILNIKA - 108 W
• ŚREDNICA PRZYŁĄCZY - 124 mm (do kanału 125 mm)
• MAX TEMP. OTOCZENIA -  50 ºC
• MAX TEMP. ZASILAJĄCEGO POWIETRZA - 150 ºC
• GŁOŚNOŚĆ - 42 dB(A)
• ZASILANIE -  230 V / 50 Hz
• WBUDOWANY TERMOSTAT - ZAKRES 0÷90 °C
• STOPIEŃ OCHRONY - IPX2
• MATERIAŁ - BLACHA OCYNKOWANA
• PRODUCENT - VENTS

PRZEZNACZENIE:

Turbina kominkowa KAM przeznaczona jest do rozprowadzenia ciepłego powietrza (max do 150 °C) z kapy nad paleniskiem kominkowym do pomieszczeń mieszkalnych. Posiada odizolowany termicznie i akustycznie wentylator nadmuchujący powietrze oraz termostat o zakresie nastaw od 0 ÷ 90 °C. Gdy temperatura w kapie kominka osiągnie nastawioną wartość aparat uruchamia się automatycznie wymuszając przepływ ciepłego powietrza, poniżej tej temperatury aparat samoczynnie się wyłącza (np. gdy w kominku się nie pali).

SILNIK

Wentylator wyposażony jest w jednofazowy silnik na łożyskach kulkowych. Dodatkowo w komorze silnika zastosowano na jego osi aluminiowe śmigło, które odprowadza ciepło wytwarzane przy pracy silnika, co zapobiega powstawaniu wysokiej temperatury w pobliżu zespołu łożyskowego i uzwojenia. Dla ochrony przed przeciążeniem, silnik wentylatorów wyposażone są w termo zabezpieczenie (bezpiecznik termiczny). Klasa ochrony silnika: IP X2.

REGULACJA PRĘDKOŚCI

Możliwe jest płynne regulowanie obrotów silnika poprzez zastosowanie regulatora obrotów.

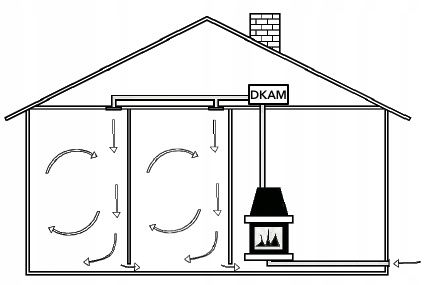

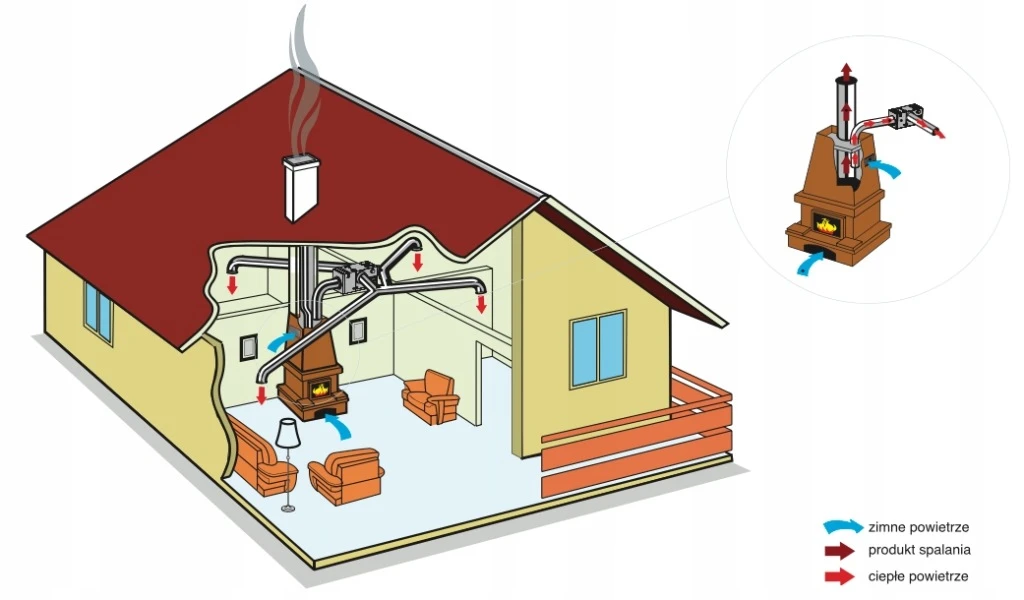

ZASTOSOWANIE - RYSUNEK POGLĄDOWY

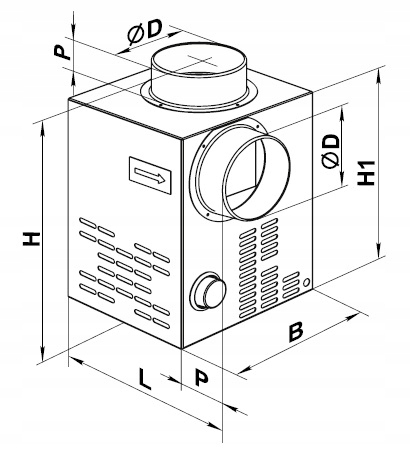

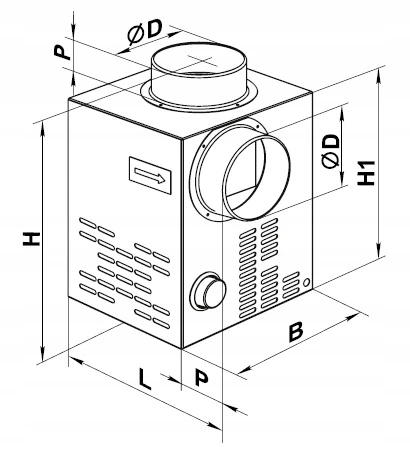

WYMIARY [mm]

• ØD - 124
• B - 245
• H - 350
• H1 - 300
• L - 260
• P - 50

MONTAŻ

W żadnym przypadku aparatu nie wolno montować w kapie kominka,

• zabrania się zabudowy aparatu nawiewnego materiałami izolacyjnymi (komora przepływowa aparatu jest izolowana),
• aparat należy umieścić w miejscu łatwo dostępnym, w którym będzie zapewniony dopływ powietrza dla odpowiedniej wentylacji silnika,
• aparatu nie należy montować w pomieszczeniach o dużej, nienaturalnej wilgotności oraz w miejscach, gdzie może dojść do zalania wodą,
• nie wolno załączać aparatu, jeśli w aparacie lub w przewodach rozprowadzających ciepło znajdują się zanieczyszczenia lub jakiekolwiek przedmioty i ciecze,
• nie wolno załączać aparatu przy dużym zapyleniu pomieszczenia, w którym znajduje się kominek np. podczas budowy kominka i cięcia piłą elementów z kamienia.

DANE TECHNICZNE I CHARAKTERYSTYKA PRZEPŁYWU

• Wydajność maksymalna - 400 m3/h
• Moc maksymalna - 108 W
• Maksymalne ciśnienie - 125 Pa
• Napięcie zasilania - 230 V / 50 Hz
• Natężenie - 0,81 A
• Ciśnienie akustyczne - 42 dB
• Zakres nastaw termostatu - 0÷90 °C
• Temperatura otoczenia - < 50 °C
• Max. temperatura czynnika - 150 °C
