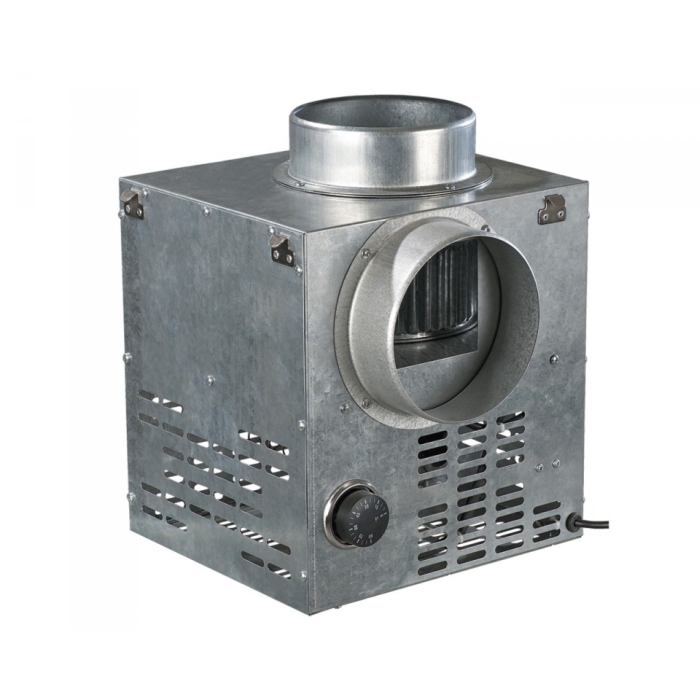

Vents KAM 150 Wentylator kominkowy turbina kominkowa 520 m³/h

model: KAM 150

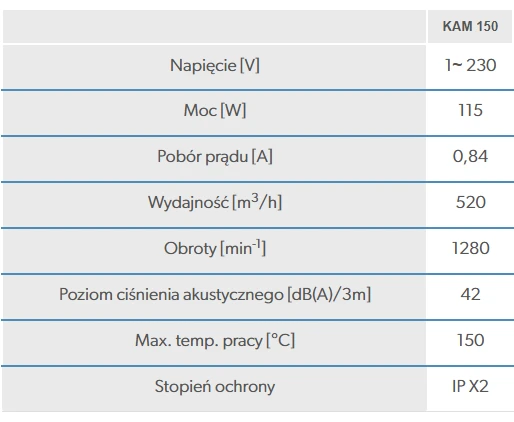

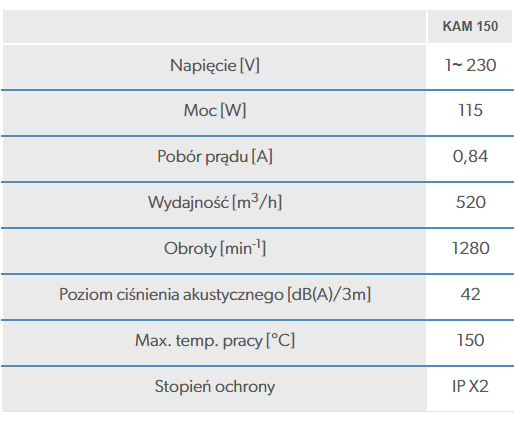

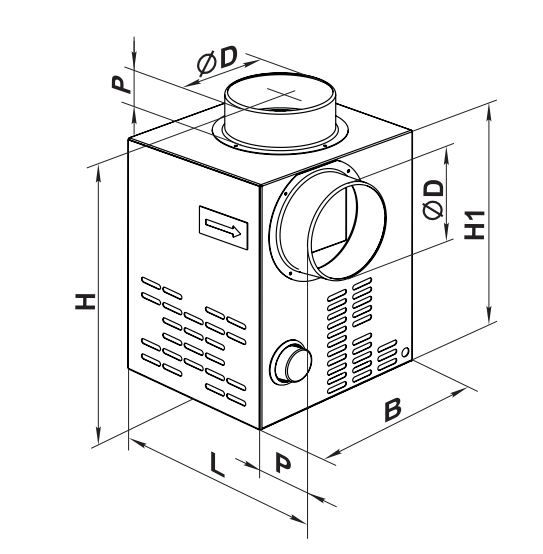

Podstawowe informacje:

• Wydajność max: 520 [m3/h]
• Średnica: ∅150 [mm]
• Moc max: 115 [W]
• Napięcie nominalne: 230 [V] / 50 [Hz]
• Pobór prądu: 0.84 [A]
• Obroty silnika max: 1280 [obr./min.]
• Temperatura pracy max: 150 [°C]
• Poziom ciśnienia akustycznego*: 42 [dB(A)]
• Stopień ochrony silnika: IP X2
• Waga: 6.9 [kg]

OPIS PRODUKTU

Kominkowy wentylator odśrodkowy zapewnia rozprowadzenie ciepłego powietrza powstającego podczas palenia w kominku, będącego jedynym lub dodatkowym źródłem ogrzewania domu.

Zastosowanie

Wentylatory kominkowe przeznaczone są do mechanicznego rozprowadzenia ciepłego powietrza jakie powstaje podczas palenia w kominku. Taki system jest stosowany do ogrzewania pomieszczeń domów gdzie mieszka się okresowo, ale również jako dodatkowe źródło ogrzewania, które pozwala ograniczyć koszty związane z ogrzewaniem domu w okresie zimowym.

Wentylator kominkowy plus prawidłowo zaprojektowany system rozprowadzania ciepłego powietrza pozwala racjonalnie podzielić ilość ciepłego powietrza jakie trafi a do poszczególnych pomieszczeń.

Montaż

• Możliwy jest montaż pod dowolnym kątem względem osi wentylatora.
• Wentylator należy przymocować bezpośrednio do podłoża, ściany lub sufi tu w taki sposób, aby otwory wentylacyjne znajdujące się na obudowie nie były zasłonięte.
• Miejsce montażu wentylatora powinno być w linii prostej nad komorą kominkową tak, aby ciepłe powietrze mogło swobodnie unosić się do góry do znajdującego się w wentylatorze termostatu.

Podłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR.

Konstrukcja

Obudowa wentylatora wykonana jest ze stali ocynkowanej z izolacją termiczną i akustyczną z nie palnej wełny mineralnej. Obudowa w części wirnika elektrycznego wyposażona jest w perforację, która zapewnia cyrkulację powietrza i chłodzenie silnika wentylatora.

Wentylator wyposażony jest w termostat za pomocą którego można ustawiać wartość temperatury przy której wentylator będzie się włączał i wyłączał. Włączenie się wentylatora może odbywać się przy temp. od 0ºC do 90ºC w zależności od temperatury powietrza, która panuje w komorze cieplnej osłony kominka.

Silnik elektryczny

• W wentylatorach stosuje się jednofazowe silniki 230 V/50 Hz.
• Klasa izolacji – F.
• Silnik ma wbudowane zabezpieczenie z automatycznym restartem zapobiegające jego przegrzaniu.
• Silnik elektryczny jest wyłączony ze strumienia powietrza transportowanego (ciepłego) i wyposażony w wirnik z zagiętymi łopatkami do przodu. Zastosowanie w silnikach łożysk kulowych wydłuża znacząco okres eksploatacji wentylatora.
• Dla osiągnięcia odpowiednich parametrów i bezpiecznej pracy wentylatora podczas procesu montażu każda turbina przechodzi dynamiczne wyważanie.
• Wentylator serii KAM wyposażony jest w silnik asynchroniczny z dodatkowym wirnikiem dla chłodzenia silnika elektrycznego.

Regulacja prędkości

• Regulowanie wydajności może odbywać się w sposób płynny (regulator tyrystorowy) jak również skokowy (regulator transformatorowy).
• Wentylatory mogą być podłączone po parę jednostek do jednego sterownika pod warunkiem, że dostępna moc i roboczy prąd nie będą przewyższać nominalnych parametrów regulatora.

Należy jednak pamiętać aby po wyłączeniu wentylatora przez termostat, ponowny rozruch wentylatora odbywał się przy pełnej prędkości obrotowej, a dopiero po osiągnięciu pełnej wydajności można ponownie regulować jego wydajność.

Przykład instalowania i pracy wentylatorów KAM z filtrem FFK w systemie kominkowym.

1. zimne powietrze
2. produkt spalania
3. ciepłe powietrze
4. wentylator KAM
5. wprowadzanie ciepłego powietrza do systemu rozprowadzania
6. filtr FFK
7. wpływ ciepłego powietrza z przestrzeni około kominkowej i odprowadzanie produktów spalania z kominka do przewodu kominowego
8. kratka dekompresora
9. komora nagrzewania się powietrza w przestrzeni około kominkowej
10. palenisko kominka
11. doprowadzanie zimnego powietrza

Przykład instalowania i pracy wentylatorów KAM z zaworem KFK i GFK (BY-PASS) w systemie kominkowym.

1. zimne powietrze
2. produkt spalania
3. ciepłe powietrze
4. kanał powrotny: 1 - ciepłe powietrze usuwane gdy wentylator nie pracuje, 2 - zimne powietrze zasysane w celu ustabilizowania temperatury
5. wentylator KAM
6. wprowadzanie ciepłego powietrza do systemu rozprowadzania
7. filtr KFK
8. wpływ ciepłego powietrza z przestrzeni około kominkowej i odprowadzanie produktów spalania z kominka do przewodu kominowego
9. kratka dekompresora
10. komora nagrzewania się powietrza w przestrzeni około kominkowej
11. palenisko kominka
12. doprowadzanie zimnego powietrza
