VENTS Art. 570 - Łącznik wentylacyjny przekrojów 204x60mm - 125mm

Art. 570 - Łącznik przekrojów 204x60mm / 125mm

Vents Group

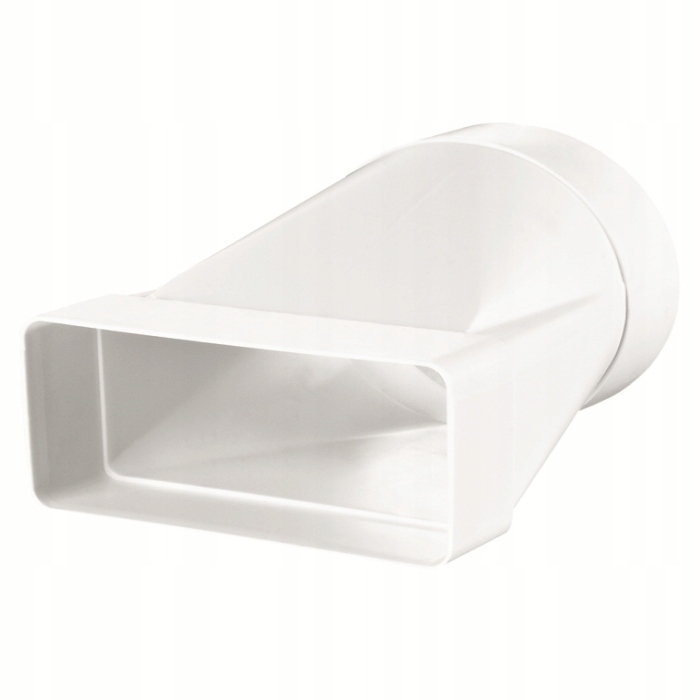

Łącznik przekrojów zmiennych w jednej płaszczyźnie bocznej systemu Supertuba.

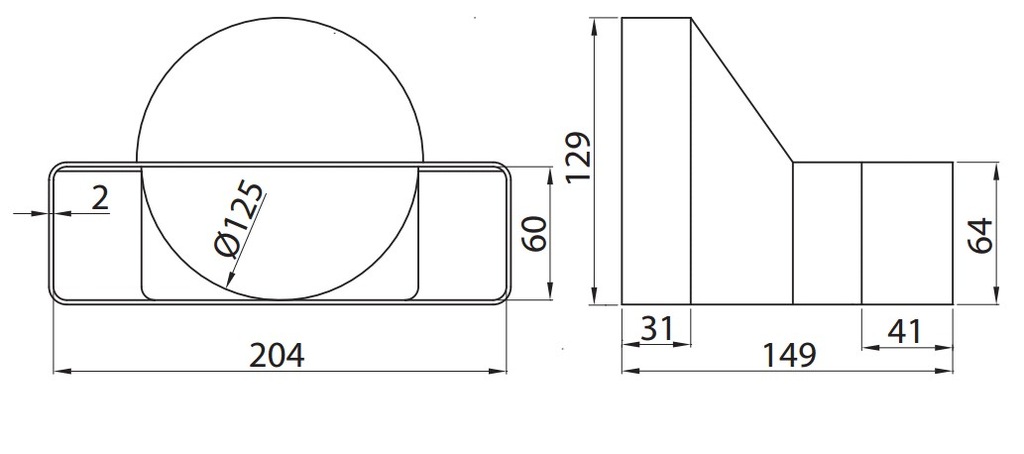

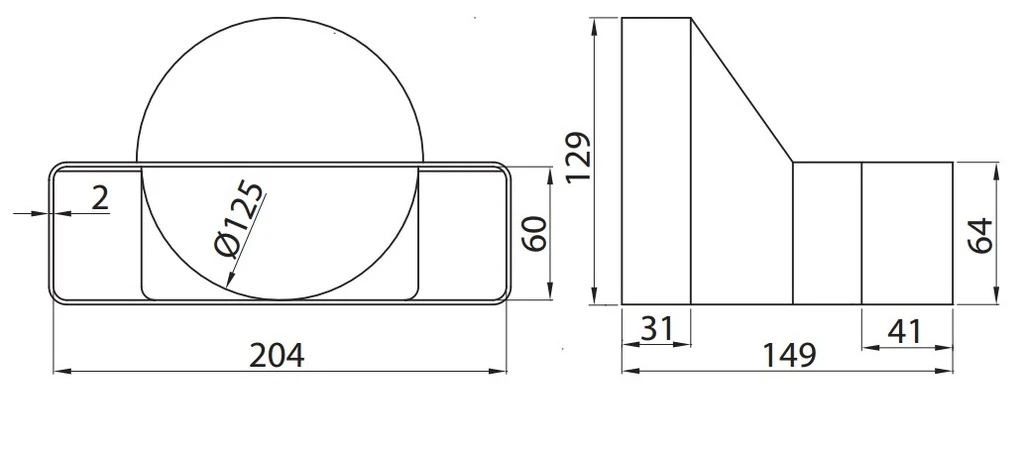

Przejście z przekroju prostokątnego 204x60mm na przekrój okrągły fi 125mm

Wykonany z PCV, kolor biały

Łączenie z kanałami: króciec prostokątny kształtki jest króćcem mufowym (nachodzi na kanał prostokątny łącząc się z nim bezpośrednio), natomiast króciec okrągły ma taki sam rozmiar jak sam kanał, więc do połączenia tej kształtki z kanałem okrągłym wymagane jest zastosowanie złączki o symbolu "593"

Dzięki nowoczesnej konstrukcji łączników przekrojów zmiennych o wymiarach kanału 204 × 60 mm/125 mm jest wydajniejszy niż podobne do niego systemy kanałów płaskich. Tym samym zastosowanie tego systemu umożliwia zainstalowanie tańszego wentylatora o mniejszej mocy.

System kanałów płaskich wykonany jest z niezapalnego tworzywa sztucznego spełniającego wymagania międzynarodowych norm budowlanych.

W jego skład wchodzą: kolanka, łączniki, redukcje, zawory zwrotne, uchwyty, kołnierze przyścienne, kanały elastyczne okrągłe i prostokątne oraz taśmy uszczelniające. Kratki wentylacyjne, wyloty ścienne oraz anemostaty łączą się z systemem bezpośrednio lub poprzez redukcje.

Jest on lekki i łatwy do połączenia ze sobą (na wcisk).

Kanały można przycinać za pomocą ręcznej piłki do metalu.

Nie ulega korozji co gwarantuje wiele lat użytkowania.

Warunki pracy:

kanały płaskie: temperatura powietrza przy pracy ciągłej max do 65oC,

kanały elastyczne z PCV: temperatura powietrza przy pracy ciągłej max do 65oC,

kanały elastyczne powlekane polyestrem: krótkotrwała temperatura powietrza do 100oC,

kratki i wyloty ścienne: silne nasłonecznienie; opady atmosferyczne; temperatura powietrza od ok. -30oC do ok. +50oC

Wszystkie kanały prostokątne i okrągłe oraz kanały elastyczne wykonane są z najwyższej jakości niezapalnych tworzyw sztucznych spełniających normy DIN 4102/B1 oraz UL 94 V2. Kratki i wyloty ścienne produkowane są z również z wysokiej klasy importowanych tworzyw sztucznych odpornych na zmienne warunki atmosferyczne oraz działanie promieni UV czyli nie ulegają odkształceniom i nie odbarwiają się. Tworzywa te spełniają wymogi normy BS 493

Kod produktu: 570
