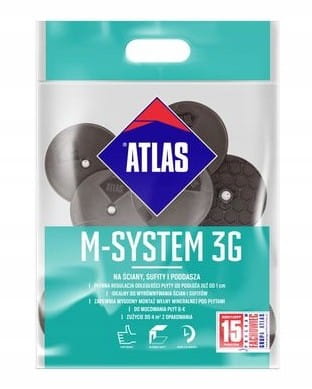

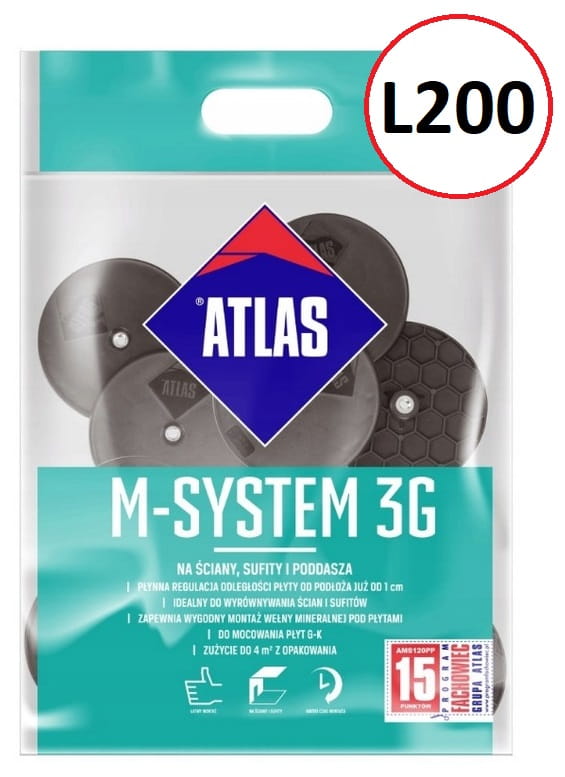

ATLAS M-SYSTEM 3G M8/FI6,5 L200 BX

Odległość podłoża do płyty:

• podłoże mineralne: od 100 mm do 150 mm
• podłoże drewniane: od 140 mm do 190 mm

Atlas M-System 3G to zestaw łączników przeznaczonych do mocowania płyt (np. na ścianach, sufitach).

M8/FI 6,5 L200 BX

Najważniejsze informacje:

Produkt: M-System 3G

Szybki system mocowania płyt g-k i OSB

Łatwy montaż

Łatwa niwelacja krzywizn i nierówności podłoża

Płynna regulacja dystansu od 1 cm oraz kąta nachylenia

Idealne do zabudowy szachtów i poddaszy

Wymiary zestawu:

Długość śrub: 20 cm

Długość wkrętów: 2,5 cm

Długość kołków rozporowych: 5,0 cm

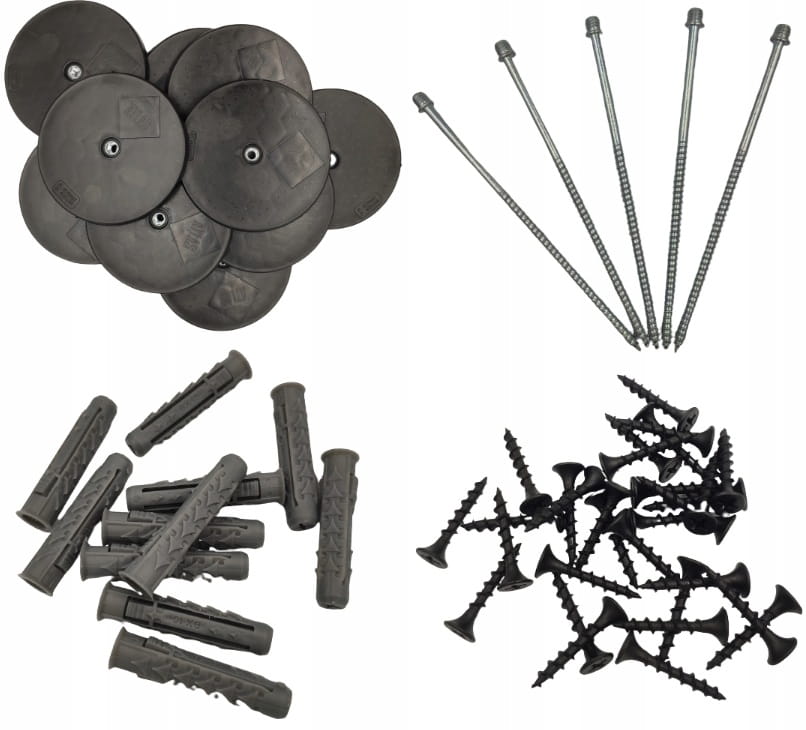

Zestaw zawiera:

• 21 szt. talerze montażowe (polipropylenowe) z gwintem metrycznym M6/M8,
• 21 szt. śruba dwugwint o długości 20 cm
• 21 szt. tuleje rozporowe z tworzywa sztucznego o średnicach 8-12 mm,
• 84 szt. wkręty stalowe do mocowania płyt do talerzyków łączników o średnicy 3,5 mm (4 szt. na talerz),
• instrukcja montażu.

Łączniki Atlas – zużycie:

Odległość podłoża do płyty:

• podłoże mineralne: od 100 mm do 150 mm
• podłoże drewniane: od 140 mm do 190 mm

Sufity (rozstaw łączników: szerokość x długość):

• 40 cm x 40 cm = ok. 3,5 m2
• 40 cm x 50 cm = ok. 4 m2
• 40 cm x 60 cm = ok. 5 m2

Ściany (Rozstaw łączników: szerokość x długość):

• 40 cm x 50 cm = ok. 4 m2
• 60 cm x 40 cm = ok. 5 m2
• 60 cm x 50 cm = ok. 6 m2

Poddasza (rozstaw osiowy krokwi x rozstaw osiowy łączników na krokwi):

• 70 cm x 50 cm = ok. 7 m2
• 80 cm x 45 cm = ok. 7 m2
• 90 cm x 40 cm = ok. 7 m2

Zestaw łączników Atlas – zastosowanie

Oferowany zestaw łączników talerzykowych sprawdzi się w przypadku zabudów i obudów na ścianach, sufitach i poddaszach (zarówno wewnątrz, jak i na zewnątrz pomieszczeń). Przyda się podczas wykańczania nowych budynków, oraz w trakcie remontów (zwłaszcza adaptacji strychów i poddaszy).

Łączniki można używać w przypadku:

• okładzin ściennych i sufitowych z płyt gipsowo-kartonowych (według normy PN-EN 520-A1:2012) o grubości 12,5-25,0 mm (w przypadkach zastosowań wewnętrznych),
• ściennych płyt włóknisto-cementowych kategorii A, B, C lub D (według normy PN-EN 12467:2013) o grubości 8,0-25,0 mm
• ściennych i sufitowych płyt drewnopochodnych (według normy PN-EN 13986-A1:2015) o grubości 12,0-25,0 mm.

Przydadzą się do wykonywania obudów systemów wentylacyjnych oraz tworzenia podwieszanych sufitów!

Łączniki talerzykowe Atlas – charakterystyka:

są łatwe i szybkie w montażu (mocowane punktowo),

pozwalają na płynną regulację dystansu między płytą a podłożem oraz kąta nachylenia poszycia (±27),

nie wymagają specjalnie przygotowanego podłoża (tj. wyrównanego, skutego, gruntowanego),

umożliwiają przeprowadzenie korekty ścian (nawet w przypadku nierówności >20 mm),

pozwalają na bezkolizyjne prowadzenie instalacji (np. elektrycznych) pod powierzchnią z płyt.
