Vents Wentylator kominkowy turbina kominkowa KAM 150 520 m³/h

Dostępność: 46 szt.
Wysyłka w: Natychmiast
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena: 650,00 zł 650.00
ilość szt.

towar niedostępny

Opis

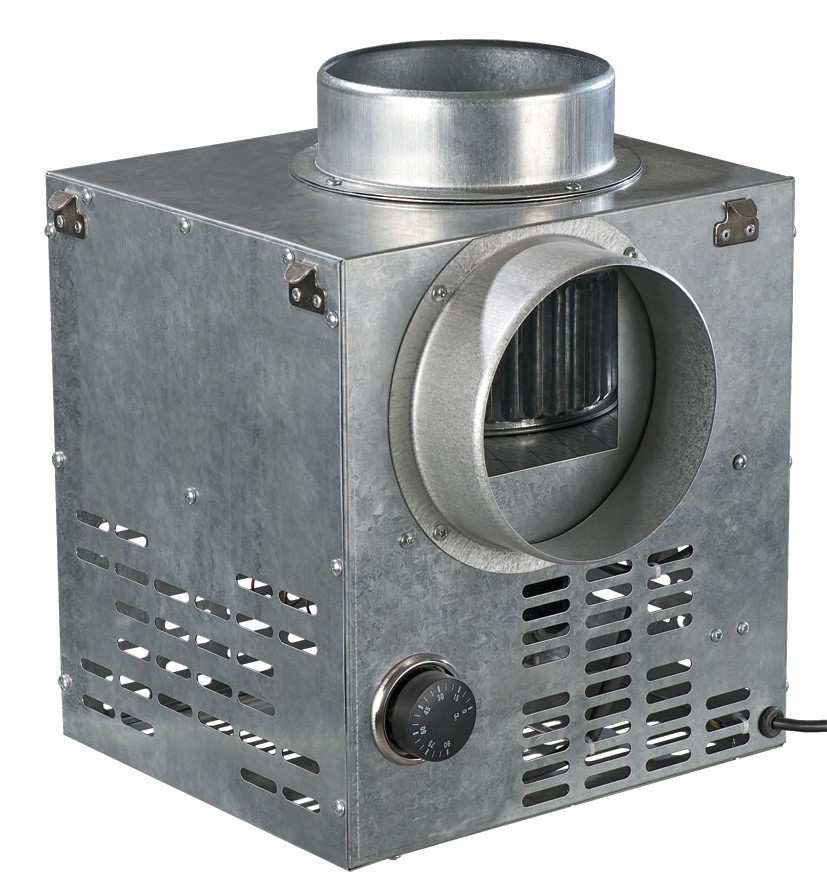

Vents Wentylator kominowy turbina

model: KAM 150

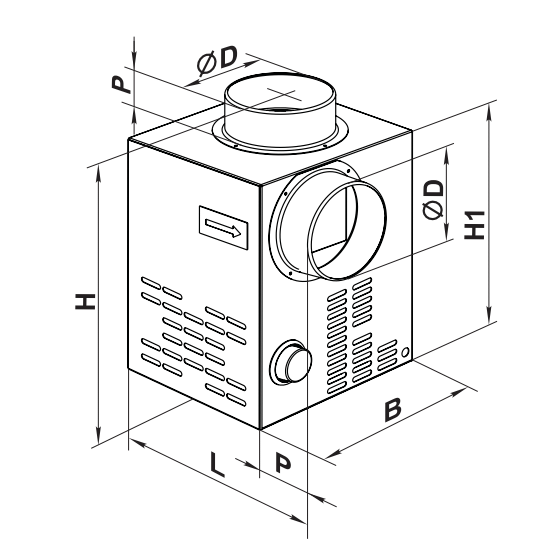

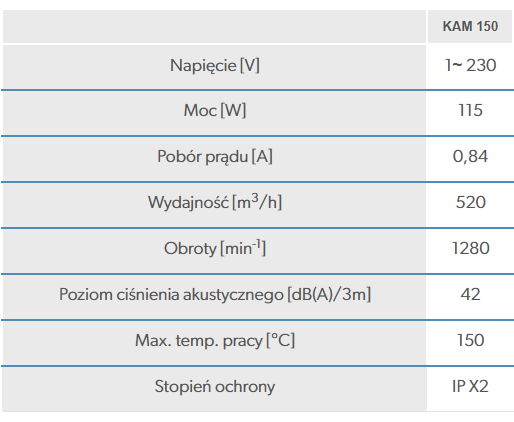

Podstawowe informacje:

  • Wydajność max: 520 [m3/h]
  • Średnica: ∅150 [mm]
  • Moc max: 115 [W]
  • Napięcie nominalne: 230 [V] / 50 [Hz]
  • Pobór prądu: 0.84 [A]
  • Obroty silnika max: 1280 [obr./min.]
  • Temperatura pracy max: 150 [°C]
  • Poziom ciśnienia akustycznego*: 42 [dB(A)]
  • Stopień ochrony silnika: IP X2
  • Waga: 6.9 [kg]

OPIS PRODUKTU

Kominkowy wentylator odśrodkowy zapewnia rozprowadzenie ciepłego powietrza powstającego podczas palenia w kominku, będącego jedynym lub dodatkowym źródłem ogrzewania domu.

Zastosowanie

Wentylatory kominkowe przeznaczone są do mechanicznego rozprowadzenia ciepłego powietrza jakie powstaje podczas palenia w kominku. Taki system jest stosowany do ogrzewania pomieszczeń domów gdzie mieszka się okresowo, ale również jako dodatkowe źródło ogrzewania, które pozwala ograniczyć koszty związane z ogrzewaniem domu w okresie zimowym.

Wentylator kominkowy plus prawidłowo zaprojektowany system rozprowadzania ciepłego powietrza pozwala racjonalnie podzielić ilość ciepłego powietrza jakie trafi a do poszczególnych pomieszczeń.

Montaż

  • Możliwy jest montaż pod dowolnym kątem względem osi wentylatora.
  • Wentylator należy przymocować bezpośrednio do podłoża, ściany lub sufi tu w taki sposób, aby otwory wentylacyjne znajdujące się na obudowie nie były zasłonięte.
  • Miejsce montażu wentylatora powinno być w linii prostej nad komorą kominkową tak, aby ciepłe powietrze mogło swobodnie unosić się do góry do znajdującego się w wentylatorze termostatu.

Podłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR.

Konstrukcja

Obudowa wentylatora wykonana jest ze stali ocynkowanej z izolacją termiczną i akustyczną z nie palnej wełny mineralnej. Obudowa w części wirnika elektrycznego wyposażona jest w perforację, która zapewnia cyrkulację powietrza i chłodzenie silnika wentylatora.

Wentylator wyposażony jest w termostat za pomocą którego można ustawiać wartość temperatury przy której wentylator będzie się włączał i wyłączał. Włączenie się wentylatora może odbywać się przy temp. od 0ºC do 90ºC w zależności od temperatury powietrza, która panuje w komorze cieplnej osłony kominka.

Silnik elektryczny

  • W wentylatorach stosuje się jednofazowe silniki 230 V/50 Hz.
  • Klasa izolacji – F.
  • Silnik ma wbudowane zabezpieczenie z automatycznym restartem zapobiegające jego przegrzaniu.
  • Silnik elektryczny jest wyłączony ze strumienia powietrza transportowanego (ciepłego) i wyposażony w wirnik z zagiętymi łopatkami do przodu. Zastosowanie w silnikach łożysk kulowych wydłuża znacząco okres eksploatacji wentylatora.
  • Dla osiągnięcia odpowiednich parametrów i bezpiecznej pracy wentylatora podczas procesu montażu każda turbina przechodzi dynamiczne wyważanie.
  • Wentylator serii KAM wyposażony jest w silnik asynchroniczny z dodatkowym wirnikiem dla chłodzenia silnika elektrycznego.

Regulacja prędkości

  • Regulowanie wydajności może odbywać się w sposób płynny (regulator tyrystorowy) jak również skokowy (regulator transformatorowy).
  • Wentylatory mogą być podłączone po parę jednostek do jednego sterownika pod warunkiem, że dostępna moc i roboczy prąd nie będą przewyższać nominalnych parametrów regulatora.

Należy jednak pamiętać aby po wyłączeniu wentylatora przez termostat, ponowny rozruch wentylatora odbywał się przy pełnej prędkości obrotowej, a dopiero po osiągnięciu pełnej wydajności można ponownie regulować jego wydajność.

Przykład instalowania i pracy wentylatorów KAM z filtrem FFK w systemie kominkowym.

  1. zimne powietrze
  2. produkt spalania
  3. ciepłe powietrze
  4. wentylator KAM
  5. wprowadzanie ciepłego powietrza do systemu rozprowadzania
  6. filtr FFK
  7. wpływ ciepłego powietrza z przestrzeni około kominkowej i odprowadzanie produktów spalania z kominka do przewodu kominowego
  8. kratka dekompresora
  9. komora nagrzewania się powietrza w przestrzeni około kominkowej
  10. palenisko kominka
  11. doprowadzanie zimnego powietrza

Przykład instalowania i pracy wentylatorów KAM z zaworem KFK i GFK (BY-PASS) w systemie kominkowym.

  1. zimne powietrze
  2. produkt spalania
  3. ciepłe powietrze
  4. kanał powrotny: 1 - ciepłe powietrze usuwane gdy wentylator nie pracuje, 2 - zimne powietrze zasysane w celu ustabilizowania temperatury
  5. wentylator KAM
  6. wprowadzanie ciepłego powietrza do systemu rozprowadzania
  7. filtr KFK
  8. wpływ ciepłego powietrza z przestrzeni około kominkowej i odprowadzanie produktów spalania z kominka do przewodu kominowego
  9. kratka dekompresora
  10. komora nagrzewania się powietrza w przestrzeni około kominkowej
  11. palenisko kominka
  12. doprowadzanie zimnego powietrza
